气动方型插板阀，气动螺旋插板门是 种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断.
气动方型插板阀结构特点：结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度 ，操作方便，能随时调节开度。该阀门有手轮和链轮操纵两种操作形式，I 型为手轮，II 为链轮。单向和双向两种结构形式，LZD 为单向、LZS 为双向。
气动方型插板阀产品特点: 气动方型插板阀，气动螺旋插板门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度 ，操作方便，能随时调整尺度，可双向操作，简单灵活。材质有碳钢、不锈钢，并可按客户需求定做各种非标螺旋闸门.
气动方型插板阀工作原理 ：主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
气动方型插板阀主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q23 、304、316、304L、316L
密封型式：硬密封、软密封配套附件：
1、安装法兰
2、电磁阀
3、空气过滤器
4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220V

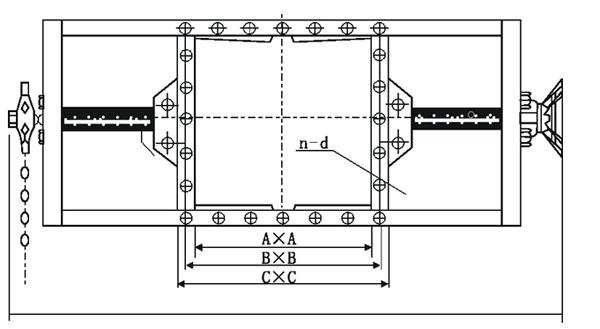

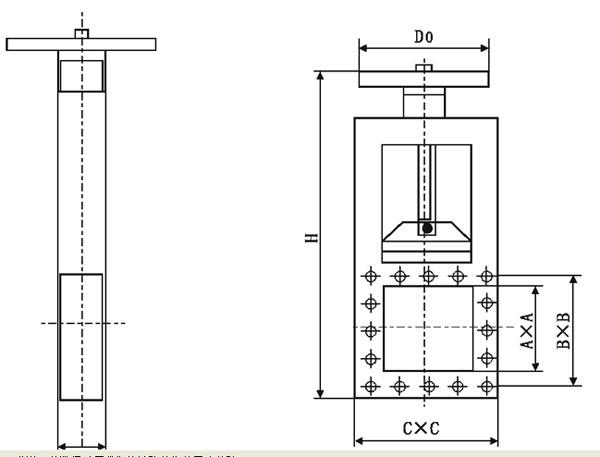

气动方型插板阀，气动螺旋插板门主要零件材料及连接尺寸
| 类别 | A×A | B×B | C×C | H | L | n-d | 重量 |
| 单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
| 250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
| 300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
| 400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
| 450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
| 500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
| 双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
| 700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
| 800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
| 900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
| 1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
| 说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆 离地面度度） |
||||
气动方型插板阀具有以下优点；
1．流体阻力小，密封面受介质的冲刷和侵蚀小。
2．开闭较省力。
3．介质流向不受 ，不扰流、不降低压力。
4．形体简单，结构长度短，制造工艺性好，适用范围广。
操作方法
可水平安装或垂直安装，安装时两法兰连接中间 加密封垫片，然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
